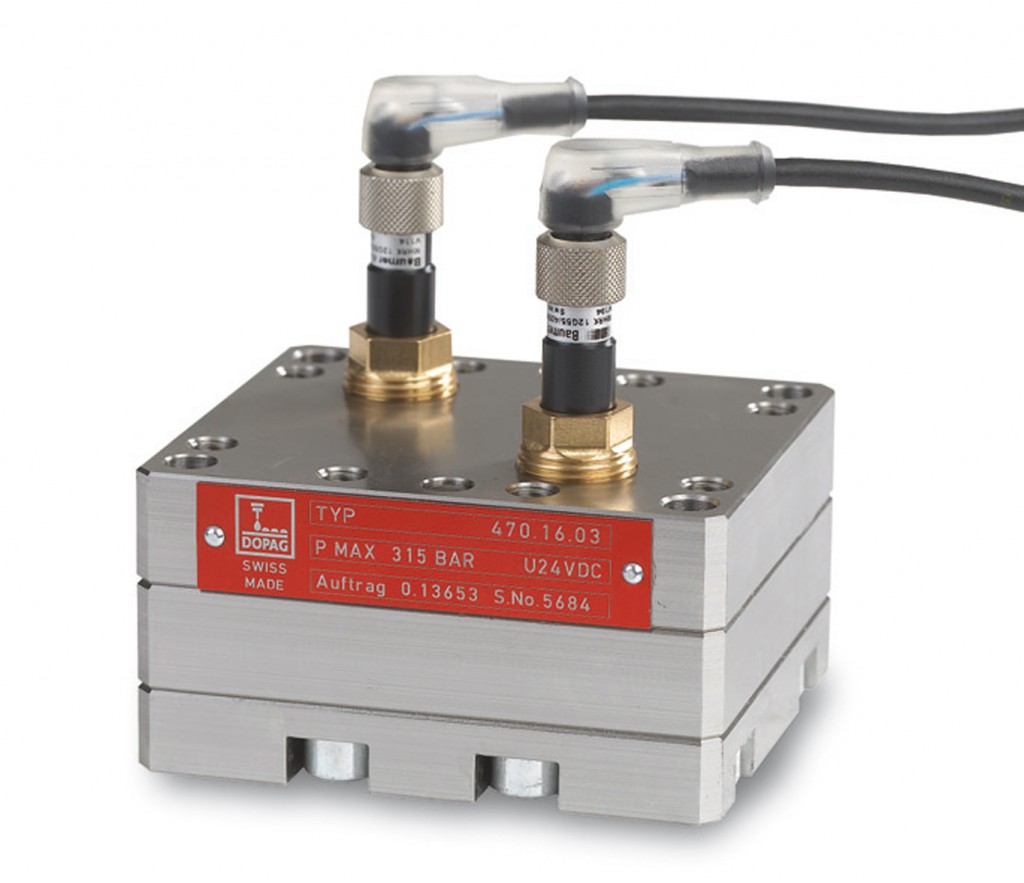

tip EVZ

Elektronski zapreminskibrojači protoka se uporabljavaju za regulaciju i kontrolu dozirnog uređaja. Sa upotrebom zupčastog brojača se isključuju spolji faktori, kao što su temperatura, tlak, viskoznost sredine, vreme doziranja, itd. Upotrebljavaju se za nisko do visokoviskozne materijale, bez ili sa sadržajem punila. Zavisno od veličine i brojača upotrebe senzora dostiže se željena tačnost očitavanja protoka.



Teh. podaci:
Veličina (puls): 0.1 / 0.4 / 1.6 / 4.0
Poprečni presek DN: 4 / 8 / 15 / 25
Maks. radni pritisak: 250 / 250 / 200 / 200 bar
Maks. Δp: 40 (slajd) / 10 bar (kuglični ležaj)
Št. senzora: 1 / 2 / 4
Viskoznost sredine: 100 – 2.000.000 mPa s
Materijal: nerđ. čelik- ? 1.4571
Napajanje:  24 VDC
Temperatura: … +115ºC (material) / … +80ºC (okolina)
Tačnost: ±1% (ulje 40 – 400 mPas)



Opcije:

– različni materijali i obrada zupčanika i ležajeva, povećano zračenje, št. senzora, itd.

tip EF – ecoflow

Serija elektronskih zapreminskih brojača protoka ecoflow je bila posebno razvijena za doziranje maziva (ulja, masti).  Ecoflow je nisko cenovno izdanje serije VS za aplikacije, koji ne zahtevaju visoke tačnosti, temperature i pritiska. Sa upotrebom zupčastog brojača se isključiju spoljni faktori, kao što su temperatura, pritisak, viskoznost sredina, vreme doziranja, itd. Upotrebljava se za nisko do srednje viskozne materijale bez punila.



Teh. podaci:
Precok: 0,05 … 4 / 0,1 … 10 / 0,2 … 30 / 0,5 … 70 / 3,0 … 150 l/min
Veličina(pulz): 0.04 / 0.1 / 0.4 / 2.0 / 4.0
Svetli presek DN: /
Maks. radni pritisak: 200 bar
Maks. Δp: 6 bar (kuglični ležaj)
Br. senzora: /
Viskoznost sredine: 2 – 10.000 mPa s
Materijal: aluminijum (kućište) / nerđ. čelik 1.4122 (zupčanici) / nerđ. čelik (ležaji) / FPM (zaptivka)
Napajanje:  10 … 30 VDC
Temperatura: … +80ºC (materijal) / 0 … +80ºC (okolina)
Tačnost: ±2% (ulje 21 mPas)



Opcije:

– NBR, PTFE ali EPDM zaptivka

– LCD-Flow display sa analognim ishodom i dva graničnika montirana na brojaču

tip VS

Elektronski zapreminski brojači protoka tip VS meri po principu zupčastog para. Senzori preoznaju obrtaje zupčanika, koji ga pretvaraju u digitalni impuls. Upotrebljavaju se za nisko do visokoviskozne materijale, bez ili sa sadržajem punila. Zavisno od veličine i brojača upotrebom senzora se dostiže željena tačnost očitavanja protoka. Sa upotrebom zupčastog brojača se isključujo spoljni faktori, kao što su temperatura, pritisak, viskoznost sredine, vreme doziranja, itd.



Teh. podaci:
Veličina (pulz): 0.02 / 0.04 / 0.1 / 0.2 / 0.4 / 1.0 / 2.0 / 4.0 / 10.0
Maks. radni pritisk: 315 (siva litina) / 450 bar (nerj. čelik)
Maks. Δp:  14 bar*
Br. senzora: 1 / 2 / 4
Viskoznost sredine: 1 – 100.000 mPa s
Materijal: siva litina / nerđajući čelik 1.4305 (V2A)
Napajanje: 10 .. 28 VDC
Temperatura: -40 … +210ºC (materijal)* / … +80ºC (okolina)
Tačnost: ±0,3% (ulje 40 – 400 mPas)



Opcije:

– izvođenje za eksplozijska područja sa Ex dozvolom II 1G EX ia IIC T4-T6

– različita izvođenja leđajnih zupčanika, različiti materijali zaptivke, zaštite, itd.



* Zavisno od veličine i konfiguracije.

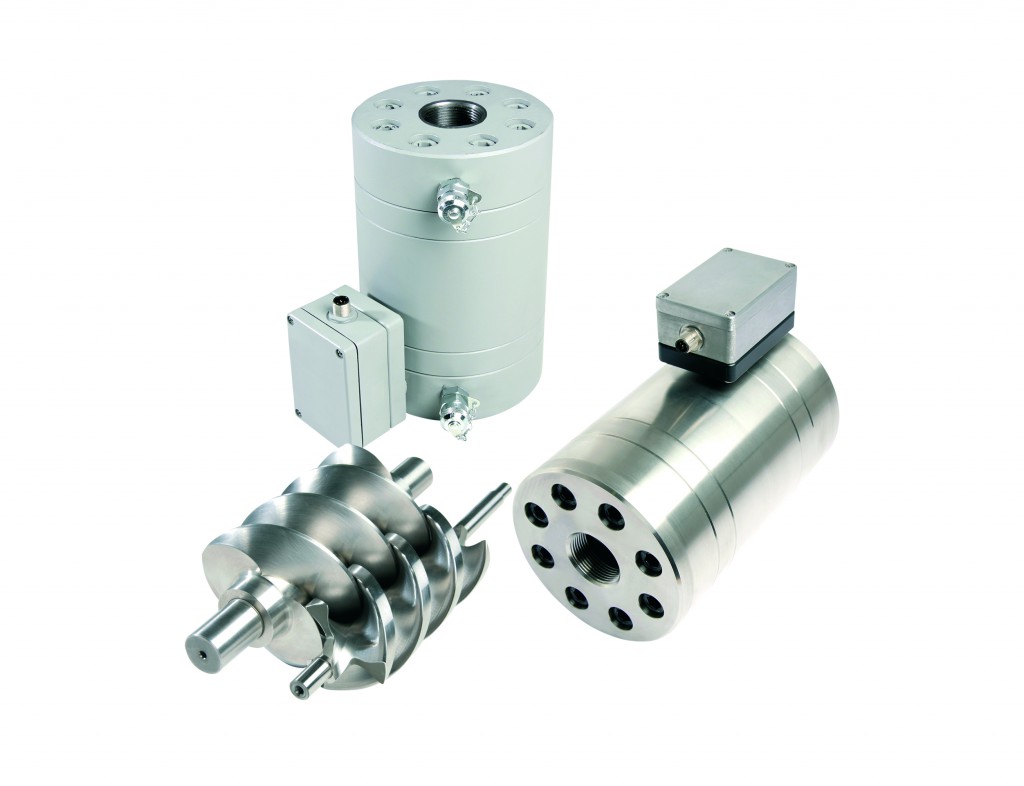

tip RS

Elektronski zapreminski brojači protoka tip RS meri po principu dva vijčasta vretena i mernog zupčanika. Merni sistem prepozaje obrtaj zupčanika, koji ga pretvori u digitalni impuls. Rezolucija se koračno podešava faktorom od 1 do 128. Upotreljavaju se za nisko do visoko viskozne materijale, bez ili sa sadržajem punila. Sa upotrebom vijčanog brojača se isključuju spoljni faktori kao što su temperatura, pritisak, viskoznost sredine, vreme doziranja, itd. Postoji mnogo različitih verzija brojača.



Teh. podaci:
Veličina(pulz): 100 / 400 / 800 / 2500
Maks. radni prtisak: 450 bar (40 bar RS 2500)
Maks. Δp: 8 bar*
Br. senzora: 1 / 2 / 4
Viskoznost sredine: 1 – 1.000.000 mPa s
Materijal: siva litina / nerđajući čelik 1.4305/1.4112**
Napajanje: 10 .. 28 VDC
Temperatura: -30 … +120ºC (materijal)* / … +80ºC (okolina)
Tačnost: ±0,5% (1%)*** (ulje >21 mPas)



Opcije:

– izvedba za eksplozijska območja z Ex dovoljenjem na povpraševanje

– različni materiali ležajev vreten, različni materiali tesnil (FPM, PTFE, NBR, EPDM), zaščite, itd.



* Zavisno od veličine i konfiguracije

** Drugi materijali na zahtev

*** RS 2500



Prednosti:

– visoka i u velikoj meri od viskoznosti nezavisna tačnost

– merenje bez pulsiranja

– niski gubitci pritiska

– kratko odzivno vreme zarad inovativnog profila rotora i reduciranih mera

– najviša funkcionalnost sa intelegentnim senzorom

– glatko merenje fluida
