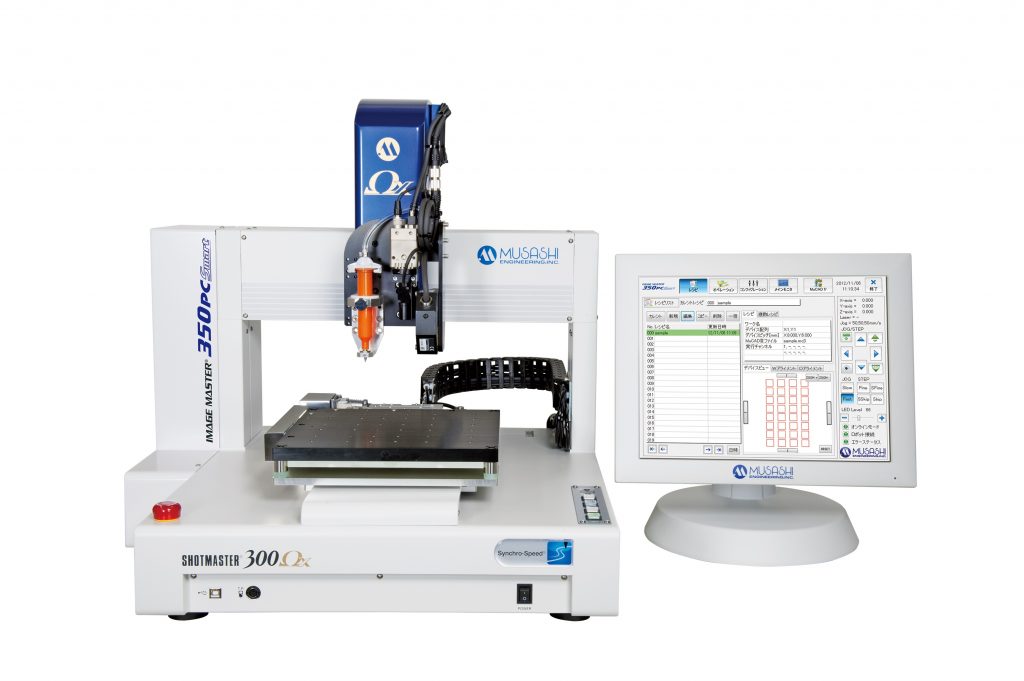

IMAGE MASTER 350PC Smart
Visoko precizni 3-osni stoni robot za svestranu upotrebu – potpuno 3D poravnanje! Robustnog dizajna, visoka ponovljivost (±0.005 mm), funkcije SynchroSpeed™ i Edge-detection su samo neke od karakteristika ovog izuzetnog uređaja. Ti roboti su sa uključenom kamerom, laserom i sistemom automatskog podešavanja dozirne igle te su jednostavni za programiranje. MuCADV program sadži još više funkcija doziranja.
U robota se npr. uvozi slika, određene tačke, tačka doziranja, uslovi, itd., on takoreći sam napravi program. Programiranje je jednostavno. Pogodni su za brzo postavljanje različitih aplikacija doziranja, laboratorijska testiranja, malih serija,…
Na kućištu imaju brze tastature za izbor programa, Start, Stop, Osnovna pozicija i Doziraj. To olakšava rad sa manjim serijama.
| Teh. podaci: | |
| Regulacija: | PTP / interpolacija |
| Funkcije: | 3D linija / 3D lok/krug / 3D elipsa / spline / nastavak kartuše / merenje zazora / čiščenje igle i funkcija testa doziranja / auto offset dozirne igle / istorija proizvodnje / nadzor procesa / merenje dimenzija / praćenje putanje doziranja / auto fokus / generiranje ‘mape’ / itd… |
| Hod X, Y: | 200 – 500 mm |
| Hod Z: | 80 mm |
| PTP brzina X, Y: | 1 – 500 mm/s |
| PTP brzina Z: | 1 – 400 mm/s |
| Ponovljivost X, Y, Z: | ±0.005 mm |
| Nosivost Y: | 20 kg |
| Napajanje: | 240 VAC / 50 Hz |
| Št. ulaz/izlaz: | 26 / 26 + USB |
| Programiranje: | MuCADV / TP-21 |
UPOZORENJE: Pojedine funkcije i svojstva zavise od konfiguracije. Pogledajte u katalogu za više informacija.
Synchro Speed™ – Obezbeđuje ravnomernu širinu linije za doziranje čak i konstantnu brzinu ………………….
Edge-detection – radne tačke se mogu prilagoditi pomoću obrađene slike u širem rasponu uslova, uključujući delove koje prethodno nije bilo moguće otkriti.
Opcije: Teaching pendant TP-21 – interaktivna korisnička tastatura za programiranje, Nozzle adjuster – automatsko podešavanje kašnjenja dozirne dizne, šasija – stabilno čelično postolje sa Plancast plus pločom i zaštitnim kavezom sa svetlosnom zavesom,…
Tipične aplikacije: prototipno lepljenje, fiksiranje i lakiranje komponenata elektronike, zaptivanje, mazanje delova,… Laboratorijska testiranja, izrada malih serija,…
