Manometri
Manometri za nadpritisak i vakuum, punjeni sa glicerinom ta gasove i niskoviskozne nereaktivne materijale bez punila, kao što su vazduh, kiseonik, ulja, polučvrte masti,…
Teh. podaci: nazivna veličina 63 mm | |
Materijali: | nerđ.čelik (kućište) / mesing (priključak) |
Priključak: | G1/4”-19 BSP sp. / zd. |
Zaptivanje: | zaptivni obruč |
Opterećenje: | 3/4 statičko / 2/3 dinamičko od vrednosti skale |
Opseg merenja: | -1…+15 / 0…600 bar |
Najbolji zajednički manometri:
MAN-63-1/4-0-020 manometer 0-25 bar, Ø63 mm, R1/4 sp.
MAN-63-1/4-0-060 manometer 0-60 bar, Ø63 mm, R1/4 sp.
MAN-63-1/4-0-160 manometer 0-160 bar, Ø63 mm, R1/4 sp.
MAN-63-1/4-0-250 manometer 0-250 bar, Ø63 mm, R1/4 sp.
MAN-63-1/4-0-400 manometer 0-400 bar, Ø63 mm, R1/4 sp.
Zahtevajte druge opsege merenja, povezivanja npr. zadnji, visoka temperatura, kpl. nerđajuća verzija, idr.
Sa niskim pritiskom
Upotrebljavaju se za filtriranje niskoviskoznih materijala u sistemima sa niskim pritiskom, npr. među posude pod pritiskom i dozirne pumpe ili dozirnim ventilom.
Materijali: 1.4408 (kućište), 1.4401 (filter mrežica)
Zaptivka: FKM, PTFE
Radni pritisak: PN40
Priključak: G1/4” … G2”
Finoća mrežice: 0,25 / 0,8 / 1,0 mm
30.09.001.S01 filter Y, 1/4″, 0.8 mm
30.09.002.S01 filter Y, 3/8″, 0.8 mm
30.09.003 filter Y, 1/2″, 1.0 mm
30.09.003.S01 filter Y, 1/2″, 0.8 mm
30.09.005 filter Y, 3/4″, 1.0 mm
30.09.007 filter Y, 1″, 1.0 mm
30.09.013 filter Y, 2″, 1.0 mm
Tražiti zamenu uloška!
Sa visokim pritiskom
Upotrebljavaju se za filtriranje visokoviskoznih materijala u sistemima sa visokim pritikom, npr. na izlazu iz pumpe sa buretom.
Materijali: čelik– cinkano ili nerđajući (kućište), 1.4401 (filter mrežica)
Zaptivka: FKM, EPDM, FFKM
Radni pritisak: PN315 (500)
Priključak: G1/2” / G3/4”
Finoća mrežice: 0,15 / 0,25 / 0,6 / 1,18 mm
401.41.00 filter materijala, 3/4″ – 3/4″, 16 mreža
401.41.02 filter materijala, 3/4″ – 3/4″, 60 mreža
401.41.03 filter materijala, 3/4″ – 3/4″, 100 mreža
401.41.06 filter materijala, 1/2″ – 3/4″, 60 mreža
401.41.07 filter materijala, 1/2″ – 3/4″, 100 mreža
Sigurnosne spojnice i ventili
Pneumatske brze spojnice sa sigurosnom funkcijom (1 –> 2) se uporabljavaju za priključivanje pogonskog gasa na posudu pod pritiskom. Pri rasklapanju se spojnice u prvoj fazi ne moraju odstraniti, te samo razbremeni i ventilira posuda pod pritiskom. Tako sadržaj ili njena para ne može pljusnuti preko priključka i vas umazati ili oštetiti. Za odstranjivanje je potrebno gurnuti obruč u suprotnom smeru. Dostupno u različitim veličinama, navoji, mogućnost veze i boje za 100% razlikovanje.
Nazivna veličina: 5 mm
Nazivni pritisak: 10 bar
Materijali: mesing niklovani / plastika
Priključak: G1/4”-19 BSP z. / n. / talasni
28.02.110 sklopka pneumatska sigurnosna, G1/4n., crvena
28.02.112 sklopka pneumatska sigurnosna, G1/4n., zelena
0352-003-01 sklopka pneumatska sigurnosna, G1/4z., crvena
0352-003-02 sklopka pneumatska sigurnosna, G1/4z., zelena
28.02.111 utikač, G1/4z.
Cevni priključci
Inčni (konus 60) i metrični hidraulični priključci (konus 24 – SIN2353) se najčešće upotrebljavaju za spajanje metalnih i fleksibilnih cevi u dozirne sisteme. Zaptivanje konusa je moguće, jer sadrže meku zaptivku, prenose visoke pritiske i omogućuju rastavljanje veze.
Postoje i brzospojni i okretni priključci.
Materijal: čelik cinkano / nerđajući čelik
Priključak: colski ili metrični fini navoj
Radni pritisak: 100 bar (LL) / 315 bar (L) / 400 bar (S)
Ključ za izbor priključka ?

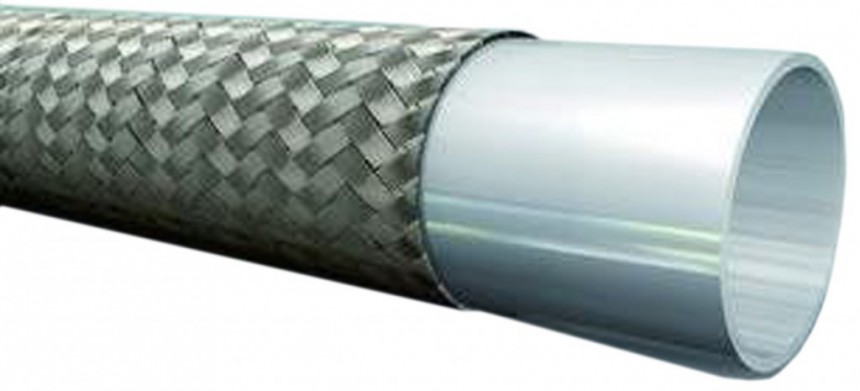

Fleksibilne cevi
Fleksibilne cevi za nisko- i visokopritisno povezivanje cevi sa tehničkim materijalima, kao što su maziva, lepkovi, silikoni, smole, i dr. Cevi se izrađuju po meri bez obzira na način upotrebe, materijal, protok, radni pritisak, itd. Za spajanje imaju montirane odgovarajuće inčne ili metrične cevne priključke.
Materijali cevi: sintetička guma otporna na ulje / PTFE
Spoljni štit: sintetička guma sa poboljšanom elastičnosti / štit od nerđajućeg čelika
Materijali cevnih završetaka: čelik cinkani / nerđajući čelik
Nepovratni ventili
Kuglasti nepovratni ventili za visoki pritisak se upotrebljavaju u dozirno/mešajućim sistemima za obezbeđivanje ravnoteže pritiska. Imaju posebnu geometriju za obezbeđivanj najboljih mogućih protoka i minimalne gubitke pritiska.
Materijali: crni čelik (kaljeno*), neršajući čelik
Zaptivanje: metalno, FKM
Radni pritisak: PN400
Pritisak otvaranja: zavisi od tipa
Nominalni prečnik: DN3 … DN15
Priključak: G1/8” z. … G1” z. (konus 60°)
400.50.04 ventil nepovratni, G1, crni čelik
400.50.05 ventil nepovratni, G3/4, crni čelik
401.50.00 ventil nepovratni, G1/8, nerj. čelik
401.50.01 ventil nepovratni, G1/4, nerj. čelik
401.50.03 ventil nepovratni, G1/2, nerj. čelik
401.50.05 ventil nepovratni, G3/4, nerj. čelik
401.50.06 ventil nepovratni, G3/8, nerj. čelik
401.51.00 ventil nepovratni, G1/8, nerj. čelik, FKM O-ring
401.51.01 ventil nepovratni, G1/4, nerj. čelik, FKM O-ring
